按鈕開關是我們生活工作做最最常見的一類小電器，提起按鈕開關，大家都不陌生，但是若真要讓你對它的符號說出個所以然來，并準確地回答出按鈕開關符號所代表的意思，還是會讓很多人有點愣，甚至一頭霧水。下面小編搜集資料就按鈕開關符號作了詳細的論述，大家可以漲漲姿勢了!
翻遍網上，也找不到一篇比較好的詳細的說明按鈕開關和指示燈產品各個符號所表示意思的文章，這里稍微介紹一些常用的字母符號含義，希望有所幫助。需要注意的是，一般來說，把按鈕開關和指示燈產品作為一類來討論的。

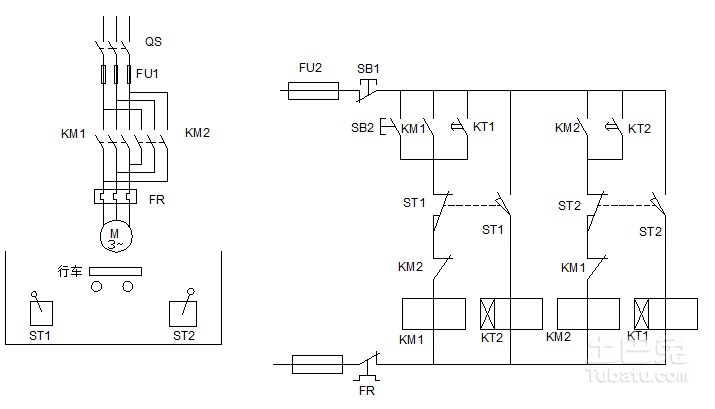

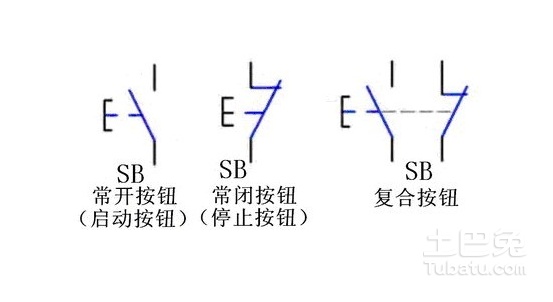

按鈕開關符號：
1：用于表示型號的符號

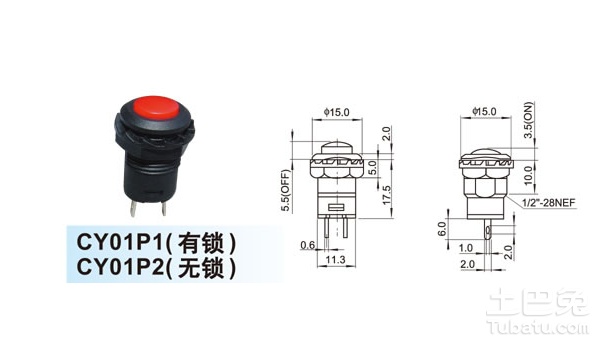

LA,GQ,XB2,LAY3,Y090,AD16...這種最多最常見的字母表示按鈕開關的型號，表示不同的產品類別，有塑料開關，也有金屬按鈕，還有信號指示燈等。
2：表示按鈕的顏色的參數符號
這里的顏色包括帶燈的燈珠顏色和按鈕的頭部顏色。比較常見的有R(紅色)，綠(G)，白(W)，黑(N)，藍(B)，黃(Y)，橙(O)。需要注意的是黑色一般用字母N與藍色的B相區分。
3：用于表示頭部形狀的字母符號
頭部形狀主要有以下幾種：最常見的圓形(Y)，方形(F)，矩形(J)，蘑菇頭(M)，球形(S)。比較特殊的有門鈴型(M)：具體見產品GQ16M-10。
4：表示按鍵形狀的字母符號
這種在金屬按鈕開關中很常見，常見的有平圓形(F)，高平圓型(H)，凸圓形(C)，高凸圓形(G)。這種符號一般不常用。不需要特意記憶。
5：用于操作方式的符號
這種是最多的，也是區分各種按鈕開關，指示燈的關鍵符號，這里羅列的是一些最常見的。開啟式操作(K)，保護式(H)，放水式/快速安裝式(S)，防爆式(B)，旋鈕開關(X)，鑰匙開關(Y)，急停開關(TS)，自鎖操作(Z)，單點帶燈按鈕(D)，環形帶燈鈕(E)，窗式帶燈鈕(DJ)，旋柄按鈕(XB);雙位鈕(S)。可以看到這邊的符號是最多也是最復雜的。

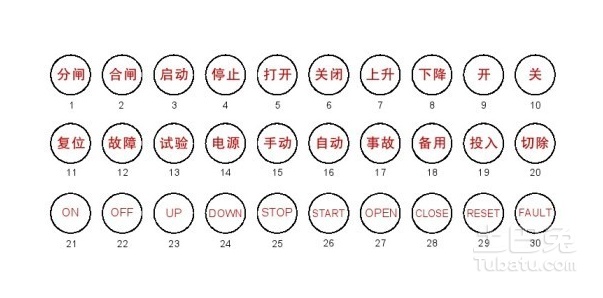

6：更多的符號
諸如按鈕的材料，口徑等一系列的符號。
|
型號 |
額定電壓/V |
額定電流/A |
結構形式 |
觸頭對數（副） |
按鈕數 |
按鈕顏色 |
|
|
常開 |
常閉 |
||||||
|
LA2 |
元件 |
1 |
1 |
1 |
黑、綠、紅 |
||
|
LAl0-2K |
開啟式 |
2 |
2 |
2 |
黑、綠、紅 |
||
|
LAl0-3K |
開啟式 |
3 |
3 |
3 |
黑、綠、紅 |
||
|
LAl0-2H |
保護式 |
2 |
2 |
2 |
黑、綠、紅 |
||
|
LAl0-3H |
保護式 |
3 |
3 |
3 |
紅、綠、紅 |
||
|
LAl8-22J |
500 |
5 |
元件(緊急式) |
2 |
2 |
1 |
紅 |
|
LAl8-44J |
元件(緊急式) |
4 |
4 |
1 |
紅 |
||
|
LAl8-66J |
元件(緊急式) |
6 |
6 |
1 |
紅 |
||
|
LAl8-22Y |
元件(鑰匙式) |
2 |
2 |
1 |
本色 |
||
|
LAl8-44Y |
元件(鑰匙式) |
4 |
4 |
1 |
本色 |
||
|
LAl8-22X |
元件(旋鈕式) |
2 |
2 |
1 |
黑 |
||
|
LAl8-44X |
元件(旋鈕式) |
4 |
4 |
1 |
黑 |
||
|
LAl8-66X |
元件(旋鈕式) |
6 |
6 |
1 |
黑 |
||
|
LAl9—11J |
元件(緊急式) |
1 |
1 |
1 |
紅 |
||
|
LAl9—11D
|
元件(帶指示燈) |
1 |
1 |
1 |
紅、綠、黃 藍、白 |
||
在上面對按鈕指示燈的符號進行一番說明后，就很好理解各類按鈕開關的信號含義了，比方說：塑料按鈕開關LAS1Y-11Y/2。對于該型號，LAS1為型號參數符號，第一個Y表示頭部形狀為圓形，后面的Y表示操作方式為鑰匙開關。11表示開關組合，這樣就可以跟方便的理解一個按鈕的型號和其代表的含義了
