按鈕開關互鎖正反轉控制電路接線圖原理詳解
發布時間：2022-04-15 瀏覽：9832次

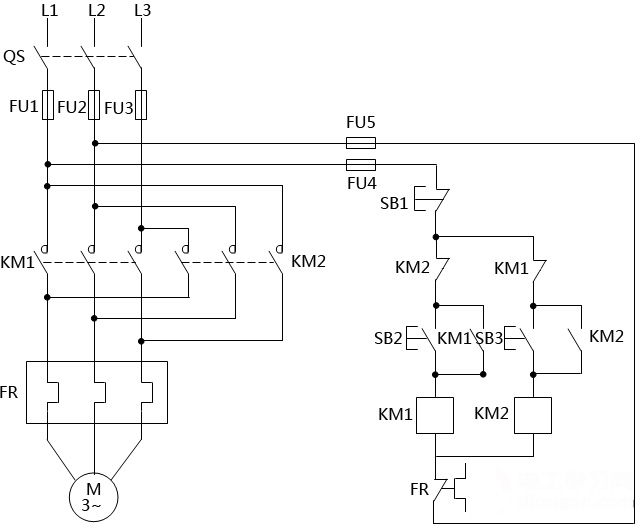

電機正反轉控制電路一般用接觸器輔助觸點進行互鎖，這個互鎖電路在電機改變轉向時需要先按停止按鈕，優勢是接觸器卡頓時不易導致電源短路故障問題，缺陷是操作方法不方便，換向時需要先按停止按鈕開關才能操作方法。

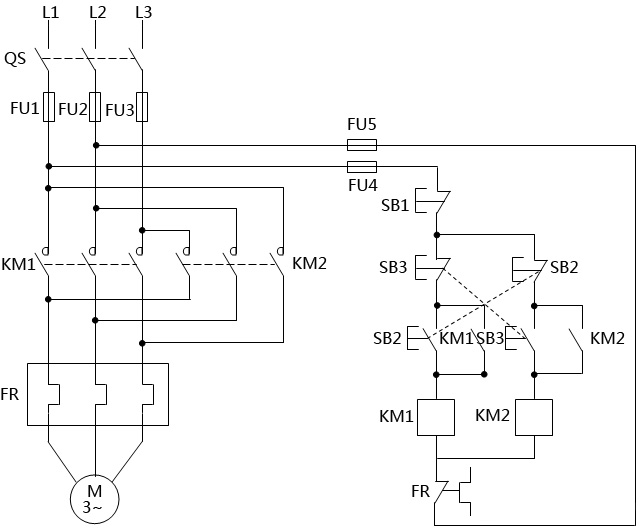

那么怎樣解決電機正反轉輔助觸點互鎖電路使用不方便的問題？昌暉儀表給出的方法是將改為按鈕互鎖正反轉控制電路，操作方法更方便。
按鈕互鎖正反轉控制電路的保護措施
①短路保護
短路保護由FU1-FU5構成，熔斷器FUI-FU3實現主電路的短路保護，F(xiàn)U4-FU5實現控制電路的短路保護。
②失壓保護
失壓保護由接觸器自鎖構成。當電源電壓消失時，接觸器各觸頭自動復位，起到斷開電路的作用。
③過載保護
過載保護由熱繼電器常閉觸頭實現。當三相電動機在運行中電流超過設置的額定值時，F(xiàn)R常閉觸頭斷開，從而切斷控制電路，使KM1或KM2線圈失電，從而切斷主電路。
④互鎖保護
互鎖保護由正轉起動按鈕常閉觸頭和反轉起動按鈕常閉觸頭構成。當啟動正轉接觸器KM1支路時，正轉起動按鈕常閉觸頭斷開，使反轉接觸器KM2支路不能得電，實現對KM2支路的互鎖；反之亦然。
按鈕互鎖正反轉控制電路的優點和缺點
①按鈕互鎖電機正反轉控制電路的優勢
改變轉向時不用按停止按鈕。
②按鈕互鎖電機正反轉控制電路的缺陷
當接觸器發生卡頓時，如操作方法改變方向，會導致電源短路的問題。用硬接線方式實現電動機正反轉控制，大和按鈕還是建議使用使用接觸器輔助點進行互鎖，以免接觸器卡頓時反生電源短路故障問題。
